車庫証明の書類をそろえていて、『所在図と配置図って何が違うの？寸法はどこまで書けばいい？』と手が止まっている方も多いですよね。
結論から言うと、所在図は「駐車場がどこにあるか」、配置図は「駐車場の中にどう止めるか」を示す図です。どちらも絵の上手さは関係なく、決められた項目が書かれているかどうかが大事です。
この記事では、車庫証明の配置図と所在図の書き方を記入例で紹介し、窓口で止まりやすい不備も一緒に見ていきます。
PR｜ナビクル（車の一括査定）
今の車の買取相場は、ナビクルですぐ分かります
※ご利用いただいたお客様の実績例であり、現在の査定額とは異なる場合がございます。
※画像はイメージです。車種によって年式が異なる場合がございます。
- 最大10社の買取店にまとめて査定を依頼できるサービスです。
- 入力は約47秒で、料金はかかりません。
- Webで車種・年式・走行距離などを入力すると、その場で買取相場の目安が表示されます。
入力は約47秒です。売るかどうかを決める前に、今の相場だけ調べておくこともできますよ。
所在図と配置図の違いは「どこにあるか」と「どう置くか」

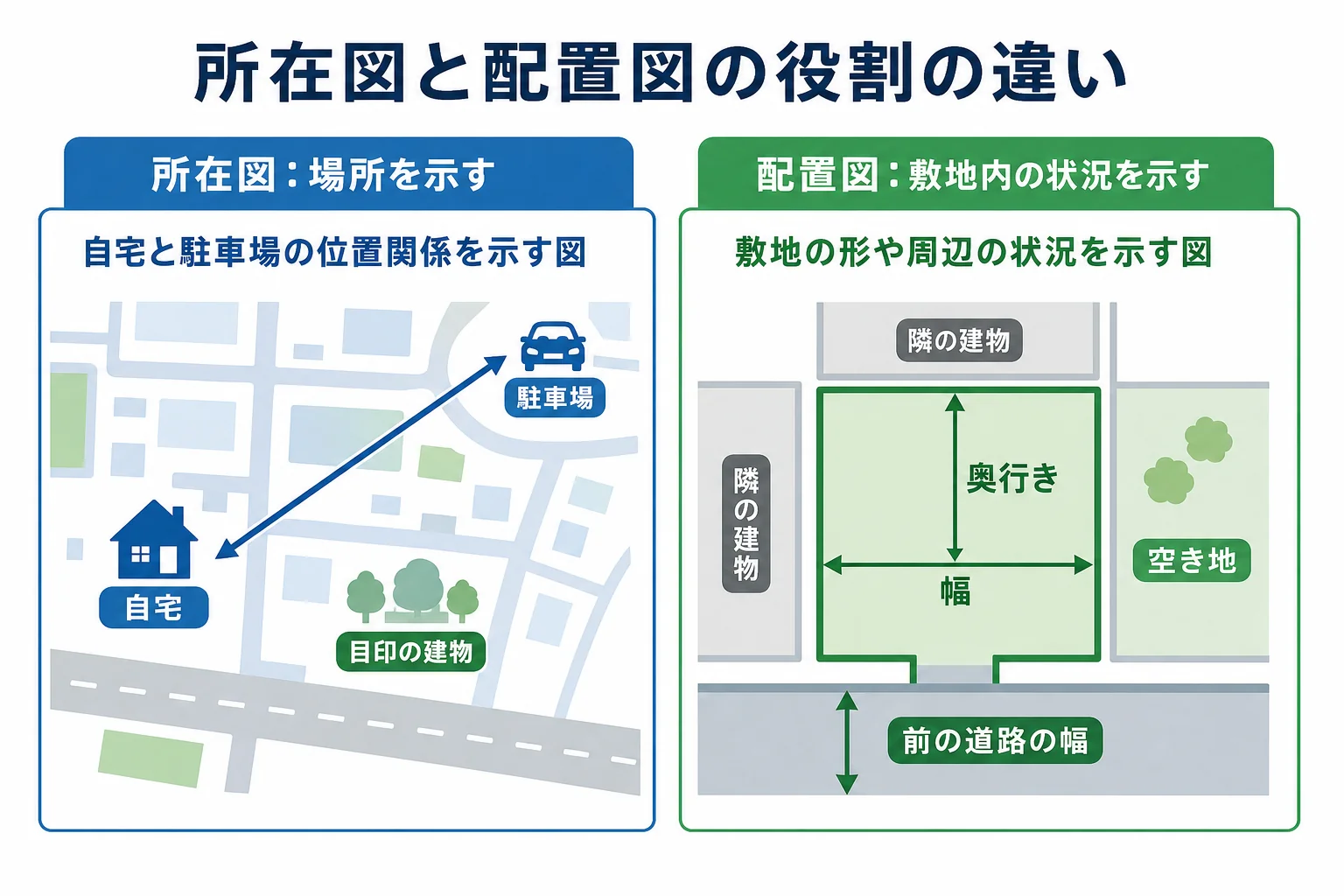

所在図は、自宅（使用の本拠）と駐車場の位置関係を示す地図です。配置図は、駐車場の区画の大きさと、前の道路の幅を示す図です。役割が違うので、書く項目も違います。
車庫証明（正式には自動車保管場所証明）の申請には、申請書のほかに3つの書類を付けます。施行規則で決められているのは、駐車場を使う権利を示す書類、所在図、配置図の3つです。
所在図と配置図は、全国統一の様式では「保管場所の所在図・配置図」という1つの様式にまとめられています。
| 所在図 | 配置図 | |
|---|---|---|
| 何を示す図か | 駐車場がどこにあるか | 駐車場の中にどう止めるか |
| 規則で書くこと | 使用の本拠の位置、駐車場付近の道路、目標になる建物など | 駐車場と周りの建物・空き地・道路、駐車場の寸法、道路の幅 |
| 警察庁の通達で求めること | 自宅と駐車場を直線で結び、距離を書く | 駐車場の平面の寸法と道路の幅を書く |
| 既存の地図の写し | 使える | 使える |
| 省略できる場合 | ある（自宅と駐車場が同じ場所など） | なし |
見取り図・位置図・区画図はどれのこと？
車庫証明の図の呼び方は、人や地域によってさまざまです。
『見取り図を出してと言われたけど、どの図のこと？』と迷ったら、次の表を目安にしてみてください。
| よく聞く呼び方 | 近いもの |
|---|---|
| 位置図・案内図 | 所在図 |
| 見取り図 | 所在図と配置図の両方を指すことが多い |
| 区画図・平面図 | 配置図 |
呼び方が違っても、出す書類は所在図と配置図の2つです。車庫証明の見取り図の書き方を調べている時も、この2つの書き方を押さえれば足ります。
所在図の書き方と記入例
所在図で大事なのは、自宅と駐車場の2か所がはっきり分かることと、その間の距離です。保管場所は使用の本拠の位置から2キロメートルを超えないことが条件になっています。
所在図に書くことは、施行規則で決まっています。使用の本拠の位置、駐車場の付近の道路、目標になる建物などです。
警察庁の通達では、これに加えて、使用の本拠と駐車場の位置を書き、2つを直線で結んで距離を書くよう求めています。
- 自宅（使用の本拠の位置）に印を付けて「使用の本拠」と書く
- 駐車場に印を付けて「保管場所」と書く
- 2か所のあいだの主な道路を書き入れる
- 目印になる建物（学校・公園・交差点など）を書き入れる
- 2か所を直線で結び、その距離を書く
車庫証明の所在図の記入例
例えば、自宅から少し離れた月極駐車場を借りている場合は、こんなイメージです。
| 書く項目 | 記入例 |
|---|---|
| 使用の本拠の位置 | 自宅の場所に印、「使用の本拠」 |
| 保管場所の位置 | 駐車場の場所に印、「保管場所」 |
| 付近の道路 | 自宅と駐車場のあいだを通る道路 |
| 目標になる地物 | ○○小学校、○○公園、○○交差点 |
| 距離 | 2か所を直線で結び、「約○○メートル」 |
使用の本拠とは、個人なら実際に住んでいる所です（警視庁の案内）。住民票の住所と違う場所で申請する時は、使用の本拠の位置とはも確認しておきましょう。
距離の測り方は車庫証明の距離は2km以内で詳しく紹介しています。
手書きで所在図を書く時のコツ
手書きで所在図を書く時は、きれいな地図を描こうとしなくて大丈夫です。
大事なのは、初めてその場所に行く人でも迷わずたどり着けることです。大きな通りの名前や、角にある建物を書いておくと、ぐっと分かりやすくなります。
北の方向を矢印で書き添えておくと、図の向きが伝わりやすくなります。道路が入り組んだ住宅地では、最寄りの交差点から駐車場までの曲がり角を順に書いておくのも一つの方法です。
既存の地図やグーグルマップの写しでもいい
所在図は、手書きでなくてもかまいません。警察庁の通達で、既存の地図の写しでもよいとされています。
地図を印刷して、自宅と駐車場に印を付け、直線と距離を書き込めば所在図になります。地図アプリを使うやり方は車庫証明の地図はグーグルマップでいい？で紹介しています。
所在図を省略できる場合
所在図は、次の場合に省略できると施行規則で決まっています。
- 前の車と使用の本拠が同じで、同じ駐車場を使う時（買い替えなど）
- 使用の本拠の位置と駐車場の位置が同じ時（自宅の敷地に止めるなど）
ただし、警察署長が特に必要と認めた時は、提出を求められます。
例えば埼玉県警察は、その例として「新築の住宅や付近に建物がないなど調査すべき場所の特定が困難な場合」を挙げています。大阪府警察も、現地調査のために特に必要な時は所在図を求めることがあると案内しています。
配置図の書き方と記入例
配置図で欠かせないのは、駐車場の平面の寸法と、前の道路の幅の2つです。車が全体を収められて、道路から問題なく出入りできることを示す図だからです。
施行規則で配置図に書くことは、駐車場と、その周りの建物・空き地・道路です。駐車場は平面の寸法を、道路は幅を書きます。
全国統一の様式には、シャッターの有無を書く欄もあります。ここは空欄でも受け付けると通達に書かれています。

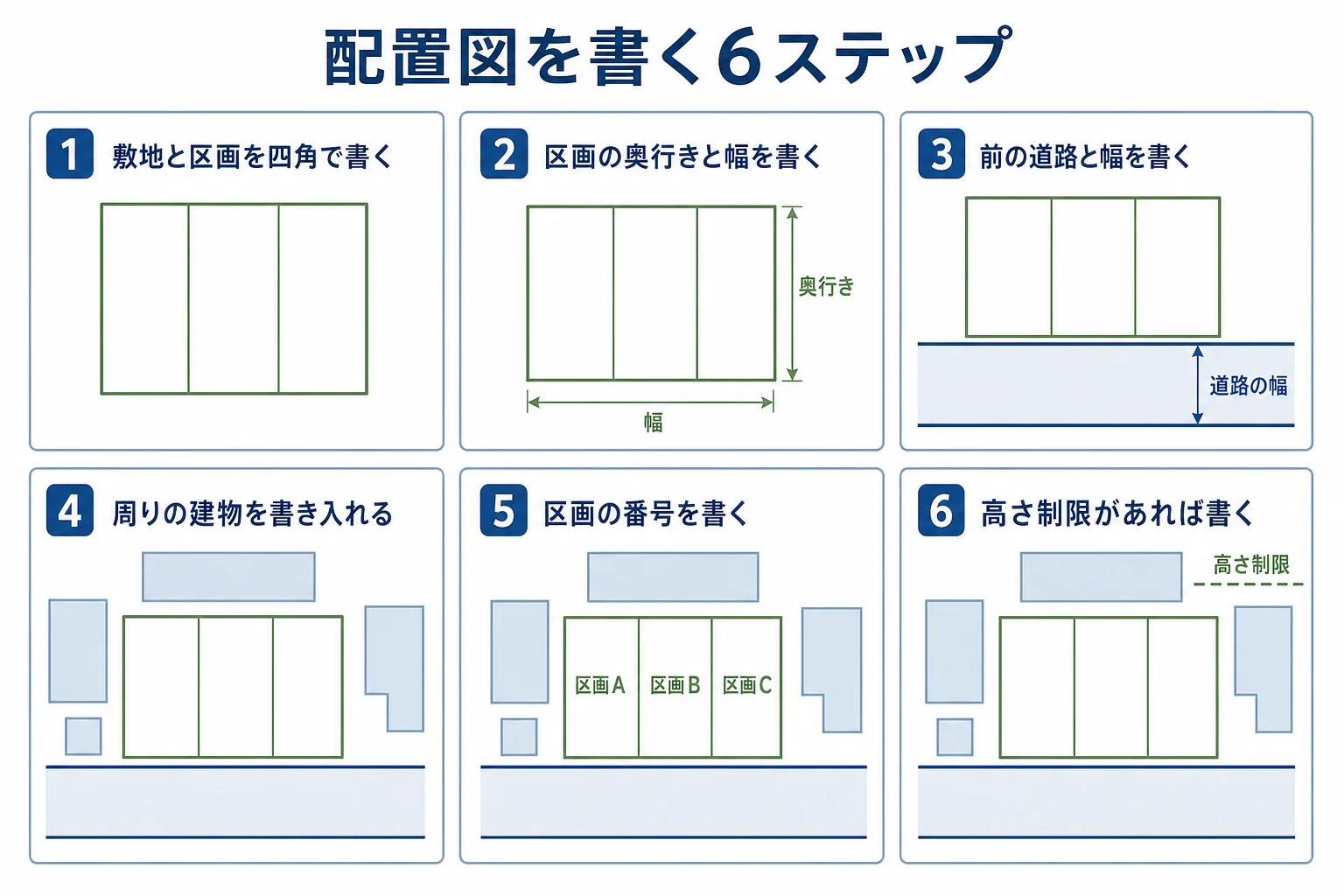

- 駐車場の敷地と、止める区画を四角で書く
- 区画の奥行きと幅を測って書き込む
- 駐車場の前の道路を書き、その幅を書き込む
- 周りの建物や空き地を書き入れる
- 複数台の駐車場なら、止める区画の番号を書く
- 屋根や高さ制限があれば、その高さを書く
車庫証明の配置図の記入例・記載例
月極駐車場の1区画を借りる場合の記入例は、こんなイメージです。
| 書く項目 | 記入例 |
|---|---|
| 駐車場の区画 | 敷地の中の区画を四角で示し、借りる区画を太線で囲む |
| 区画の寸法 | 奥行き○.○メートル、幅○.○メートル |
| 区画の番号 | 12番 |
| 前の道路 | 道路を書き、幅○.○メートル |
| 周りの様子 | 隣の建物、隣の区画、空き地 |
| 高さ制限 | 屋根付き・機械式なら高さ○.○メートル |
数字には「メートル」や「センチ」など、単位をはっきり書いておきましょう。単位がないと、読む人が迷う原因になります。
駐車場に求められる広さの考え方は車庫証明が取れる駐車場の条件で紹介しています。
機械式・立体駐車場の場合は機械式・立体駐車場の車庫証明もあわせてどうぞ。
寸法と道路の幅の測り方
『道路の幅や区画の大きさは、どこからどこまで測ればいいの？』という疑問も多いですよね。
区画は、白線などで区切られた止める範囲の奥行きと幅を測ります。道路は、駐車場の出入口の前で、道路の端から端までを測るのが分かりやすい方法です。
測る場所の細かい決まりは、法令には書かれていません。迷ったら、どこを測ったかが分かるように図に矢印を書き込んでおくと、窓口でも説明しやすくなります。
自宅の敷地に止める場合
一戸建ての敷地に止める場合も、配置図の考え方は同じです。
家の建物と駐車するスペースの位置関係、スペースの奥行きと幅、前の道路の幅を書きます。自宅の場合の注意点は一戸建ての車庫証明をどうぞ。
同じ駐車場で2台を申請する時
同じ駐車場に複数の車を同時に申請する時は、使う権利を示す書類・所在図・配置図はそれぞれ1通でよいと、警察庁の通達に書かれています。
配置図には、それぞれの車を止める区画が分かるように書いておきましょう。2台目の車庫証明の考え方は2台目の車の車庫証明で紹介しています。
所在図・配置図を人に書いてもらう時
『図を書くのが苦手だから、誰かに頼みたい』という方もいますよね。
行政書士法では、報酬を得て、他人の依頼で「実地調査に基づく図面類」を作ることは、行政書士の業務とされています。お金を払って図面を頼むなら、行政書士に依頼するのが基本です。
頼める範囲や流れは車庫証明を行政書士に頼むをどうぞ。
配置図のダウンロード・PDF・OSSの書式
所在図・配置図の様式は、都道府県警察の公式ページからダウンロードできます。全国統一の様式なので、どの都道府県でも中身は同じです。OSSで申請する時は、書いた図を画像にして添付します。
統一様式は、警察庁の令和7年12月25日の通達で定められました。原文は警察庁の通達 pdfで読めます。
都道府県警察が配る様式は、この形から変えないことになっています。
車庫証明の配置図をダウンロードしたい時は、申請する警察署がある都道府県警察の公式ページを探してみてください。pdfなど印刷できる形で配っていることが多いです。
| 入手の方法 | ポイント |
|---|---|
| 都道府県警察の公式ページ | 印刷してそのまま使える |
| 警察署の窓口 | 申請書などとまとめてもらえる |
| 管理会社などの独自の用紙 | 決められた項目がそろっていれば使えることが多い |
パソコンで作る方法は車庫証明の書類をパソコンで作るで紹介しています。
用紙の入手先は車庫証明の書類はどこでもらえる？で紹介しています。
OSSで申請する時の配置図
OSS（ワンストップサービス）で申請する時は、所在図や配置図を画像にして添付します。画像の形式は、国土交通省のOSSの書類の準備ページで案内されています。
このページでは、画像は100KB程度のJPEGとされています。
同じページでは、配置図に次のことを書くよう案内しています。
- 敷地と駐車する位置
- 複数台の駐車場なら駐車番号
- 入口の前の道路の幅
- 周りの建物
- 奥行きと幅
- 高さ制限がある場合はその高さ
また、買い替えで前と同じ使用の本拠・同じ駐車場を使う場合は、前の車のナンバーを入力すれば所在図を省略できます。
OSSでの申請全体の流れは車庫証明のオンライン申請（OSS）をどうぞ。
所在図・配置図のよくある不備と直し方
寸法や道路の幅の書き忘れ、単位なし、自宅と駐車場を結ぶ直線と距離の書き忘れ。この3つは特に多い不備です。出す前にもう一度見直しておきましょう。
所在図と配置図は、役割が違うぶん、よくある不備もそれぞれ違います。

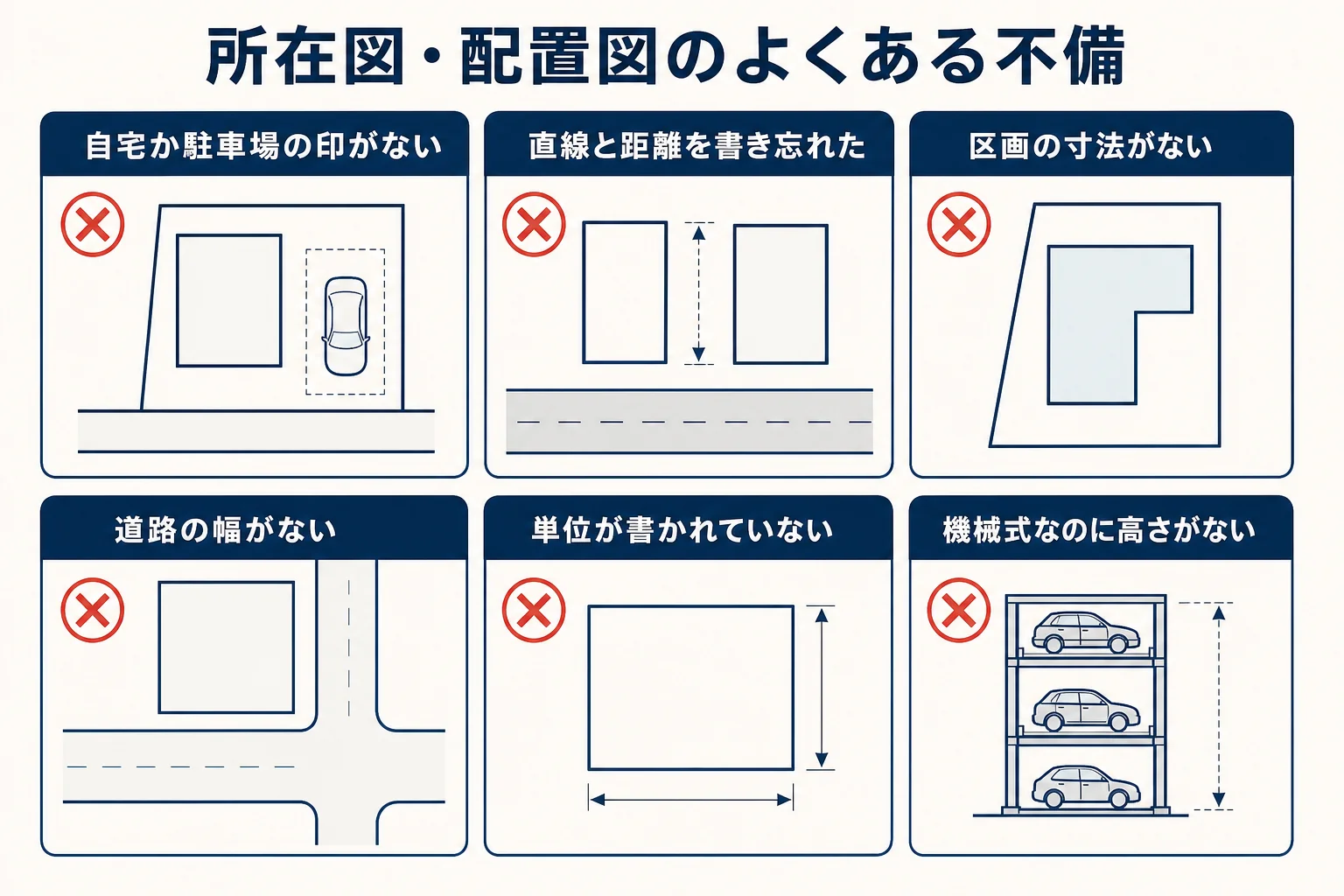

| 図 | よくある不備 | 直し方 |
|---|---|---|
| 所在図 | 自宅か駐車場のどちらかの印がない | 両方に印と名前を書く |
| 所在図 | 直線と距離が書かれていない | 2か所を直線で結び、距離を書く |
| 所在図 | 目印が少なく場所が分かりにくい | 交差点や公共施設を書き足す |
| 配置図 | 区画の寸法がない | 奥行きと幅を測って書く |
| 配置図 | 道路の幅がない | 出入口の前の道路の幅を書く |
| 配置図 | 単位がない・ミリとメートルが混ざる | 単位をそろえて明記する |
| 配置図 | 機械式なのに高さを書いていない | 高さ制限を書く |
出したあとに書き忘れに気づいたら
申請したあとに不備に気づいたら、早めに申請した警察署に連絡してみてください。
「先日車庫証明を申請した者ですが、配置図に道路の幅を書き忘れていました。どうすればいいですか」
こんなふうに、申請した日と、何を書き忘れたかを伝えると話が早く進みます。申請の時に受け取った控えがあれば、手元に用意しておきましょう。
申請書の訂正は二重線などで行うと警察庁の通達にありますが、証明書が交付されたあとの訂正はできません。交付前のうちに相談するほうが、手続きをやり直す手間が小さく済みます。
駐車場の条件が合わなかった時は
配置図を書いてみて、『区画が小さくて車が収まらないかも』『道路から出入りしにくいかも』と気づくこともあります。
条件に合う駐車場が見つからない時の選択肢は駐車場が見つからず車庫証明が取れない時の選択肢にまとめました。
駐車場の都合で車を手放すと決めた場合は、販売店の下取りだけでなく、買取店に売る方法もあります。先に今の車の相場を知っておくと、下取りの金額と比べやすくなりますよ。
配置図でよくある相談
ここでは、所在図・配置図について実際によく読まれている相談を、要点だけまとめて答えます。
- 管理人から独自の用紙をもらったけど使える？
- 寸法を書き忘れて提出してしまった
- 立体駐車場の配置図はどう書く？
- 区画の大きさを測らずに書いてしまった
管理人から独自の用紙をもらった
『アパートの管理人に配置図をお願いしたら、普通のA4とは違う用紙をもらった。これで大丈夫？』という相談は、とてもよく読まれています。
警察庁の通達では、統一前の様式や別の様式でも、規則で決められた事項がすべて書かれていれば受け付け、書き直しは求めないとしています。寸法と道路の幅が書かれているかを確認してみてください。
寸法を書き忘れて提出してしまった
『配置図の寸法を書き忘れたまま出してしまった。大丈夫？』という相談もありました。
配置図の寸法は、規則で書くことになっている項目です。気づいた時点で申請した警察署に連絡し、どう補えばいいかを聞くのが確実です。
立体駐車場の配置図の書き方
『10階建ての立体駐車場で、配置図をどう書けばいいか分からない』という声もあります。
立体駐車場や機械式駐車場では、止める区画の番号と、高さ制限が大事になります。OSSの案内でも、高さ制限がある場合は高さを書くよう求めています。
駐車場の管理会社が、区画の寸法や高さを書いた資料を持っていることもあります。
「車庫証明の配置図を書きたいのですが、12番の区画の寸法と高さ制限が分かる資料はありますか」
こんなふうに聞いてみると、図を書く手間がぐっと減ることがありますよ。詳しくは機械式・立体駐車場の車庫証明をどうぞ。
グーグルマップを使って出してもいい？
『配置図や所在図を、グーグルマップを使って出そうと思っている。大丈夫？』という相談も多く読まれています。
警察庁の通達では、所在図・配置図とも既存の地図の写しでよいとされています。ただ、地図を印刷しただけでは区画の寸法や道路の幅は分からないので、配置図には測った寸法を書き込みましょう。
寸法をミリ単位で書いてしまった
『駐車場の寸法をミリ単位で書いて、備考にメートルでも書いた。これで通る？』という相談もありました。
単位を定めた決まりは、この記事で確認した資料にはありません。読む人が取り違えないように、単位がはっきり書かれていることのほうが大切です。
心配なら、申請した警察署に確認してみてください。
区画の大きさを測らずに書いてしまった
『実際に測らずに配置図を出したので、かなり誤差があるかも』と心配する方もいます。
警察は申請を受けたあと、保管場所を確認すること（現地調査）があります。
図と実際の大きさが大きく違うと、確認の連絡が来ることも考えられます。気になる時は、早めに警察署に相談しておくと安心です。
『行政書士は毎回現地で測っているの？』という疑問もありました。行政書士法では、行政書士の業務に「実地調査に基づく図面類」の作成が含まれています。
新しい車に乗り換える前に、今の車の手放し方も決めておく
新しい車への乗り換えを考えているなら、今の車をどうするかも先に考えておくと安心です。
『新しい車のことで頭がいっぱいで、そこまで考えていなかった』という方も多いですよね。
今の車は、購入する販売店での下取りのほかに、買取店に売る方法もあります。複数の会社に査定してもらうと、条件を比べたうえで決められます。
